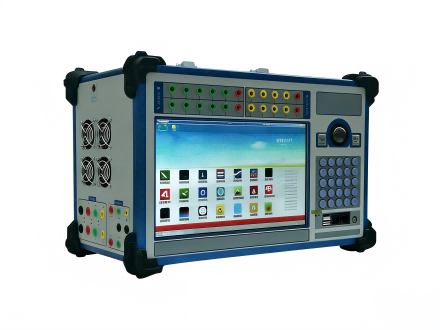

# ZTR系列[微机继电保护测试仪](http://www.zt-hipot.com/product/4.html "微机继电保护测试仪")
## 产品概述
  ZTR系列[微机继电保护测试仪](http://www.zt-hipot.com/product/4.html "微机继电保护测试仪")是我司自主的新一代高精密智能化[继电保护校验设备](http://www.zt-hipot.com/product/4.html "继电保护校验设备")，产品严格遵循DL/T624-2010《[微机型继电保护试验装置](http://www.zt-hipot.com/product/4.html "微机型继电保护试验装置")技术条件》标准设计，集高性能硬件架构与全功能智能化软件于一体，可满足电力系统各类继电器、微机保护装置、安全自动装置的校验调试需求。

产品支持多通道电压电流灵活组合输出，可精准模拟各类电力系统故障工况，广泛适用于发电厂、变电站、电网运维、电力基建现场及科研院所、电力院校的[继电保护定值校验](http://www.zt-hipot.com/product/4.html "继电保护定值校验")、[整组传动试验](http://www.zt-hipot.com/product/4.html "整组传动试验")、[故障模拟回放](http://www.zt-hipot.com/product/4.html "故障模拟回放")等全场景测试工作，是[电力二次回路调试](http://www.zt-hipot.com/product/4.html "电力二次回路调试")与[继电保护校验](http://www.zt-hipot.com/product/4.html "继电保护校验")的核心设备。

## 核心产品优势
### 1. 多相输出灵活组合，全场景试验兼容适配
  设备支持电压、电流输出通道自由组合，其中1200机型高可实现6相电压+6相电流同步输出，不仅兼容各类传统继电保护试验方式，更可便捷完成[三相变压器差动保护](http://www.zt-hipot.com/product/4.html "三相变压器差动保护")、[厂用电快切](http://www.zt-hipot.com/product/4.html "厂用电快切")、[备自投装置](http://www.zt-hipot.com/product/4.html "备自投装置")等复杂系统的[闭环校验试验](http://www.zt-hipot.com/product/4.html "闭环校验试验")，一机多用，大幅提升现场试验效率。

### 2. 高保真线性功放，全量程高精度稳定输出
  输出端采用高保真、高可靠性模块式线性功放设计，区别于传统开关型功放，具备的输出性能。设备运行时不会对试验现场产生高、中频电磁干扰，同时可保证从大电流到微小电流的全量程范围内，输出波形平滑度优异，测量精度稳定可控，彻底解决小电流输出精度不足、大电流输出波形失真的行业痛点。

### 3. 高性能DSP主机架构，便携化高集成设计
  设备核心输出单元采用DSP数字信号处理器控制，具备超快运算速度、超强实时数字信号处理能力与超宽传输频带，搭配高分辨率D/A转换模块，实现输出波形高精度、低失真、高线性度的优异表现。整机采用化结构设计与进口精密元器件选型，在实现全功能集成的同时，做到了体积小型化、重量轻量化，开机即可快速投入工作，适配现场流动试验的便携性需求。

### 4. 智能化软件，一站式闭环测试能力
  配套功能强大的测试软件，可自动化完成各类大型复杂继电保护校验工作，支持保护定值便捷测试与全域扫描、故障波形回放、测试数据实时存储、矢量图可视化显示、测试报告联机打印等全流程功能。6相电流同步输出能力，可完成各类[三相差动保护](http://www.zt-hipot.com/product/4.html "三相差动保护")装置的精准测试，大幅降低复杂试验的操作门槛。

### 5. 独立专用直流电源，现场试验更便捷
  设备标配一路独立专用可调直流电源输出，支持110V/220V双档位灵活调节，可直接为现场被测保护装置供电，无需额外配置辅助电源，减少现场接线复杂度，大幅提升试验便捷性。

### 6. 丰富开关量接口，满足复杂联动试验需求
  设备配备10对开关量输入、8对开关量输出接口，充分满足备自投、快切装置等复杂[联动试验](http://www.zt-hipot.com/product/4.html "联动试验")的接点需求。其中开入接点支持空接点与0～250V电位接点兼容接入，可实现智能自动识别，无需额外设置，适配各类现场试验工况。

### 7. 全类型通信接口，支持双机同步测试
  整机接口配置完整，标配双USB接口与以太网口，可便捷实现与计算机及各类外部设备的数据通信、软件升级与数据导出；专用GPS同步接口，可轻松实现双机同步测试，满足跨间隔、异地同步等更复杂的系统级试验需求。

### 8. 全方位保护机制，设备运行稳定可靠
  设备采用优化的散热结构设计，搭配完善可靠的硬件保护电路，具备电源软启动功能，同时软件端可实现故障智能自诊断、输出闭锁等多重防护，有效规避误操作与现场异常工况对设备的损伤，保障设备长期稳定运行，延长使用寿命。

### 9. 超轻小型一体化设计，搬运携带无压力
  整机采用高集成度一体化结构设计，通过多项技术实现超轻小型化设计，整机尺寸仅350mm×232.5mm×180mm，重量仅13.7kg，机身小巧轻便，配备便携提手，单人即可轻松搬运，适配各类现场流动试验场景。

## 技术参数

## 产品别称
[微机继电保护测试仪](http://www.zt-hipot.com/product/4.html "微机继电保护测试仪")、[微机继保仪](http://www.zt-hipot.com/product/4.html "微机继保仪")、[继电保护校验仪](http://www.zt-hipot.com/product/4.html "继电保护校验仪")、[六相继电保护测试仪](http://www.zt-hipot.com/product/4.html "六相继电保护测试仪")、[三相继保测试仪](http://www.zt-hipot.com/product/4.html "三相继保测试仪")、[继电保护综合测试装置](http://www.zt-hipot.com/product/4.html "继电保护综合测试装置")、[微机保护校验仪](http://www.zt-hipot.com/product/4.html "微机保护校验仪")
