互感器检测系列

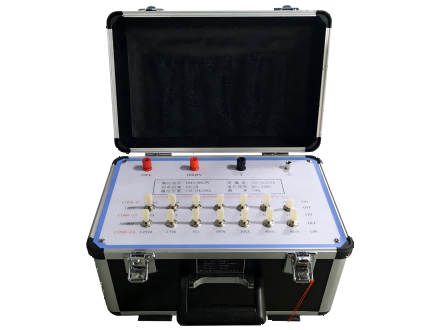

电压互感器负荷箱

产品描述：ZTF系列电压互感器负荷箱（又称PT负荷箱、电压互感器负载箱）是我司严格依据JJG 314-2010《测量用电压互感器检定规程》、GB/T 1207-2016《电磁式电压互感器》等及行业标准制造的专用标准负载设备，是电压互感器误差检定、性能校验环节的核心配套装置。

服务热线:155-2713-9279

立即咨询

产品介绍

# ZTF系列[电压互感器负荷箱](http://www.zt-hipot.com/product/3.html "电压互感器负荷箱")（[PT负荷箱](http://www.zt-hipot.com/product/3.html "PT负荷箱")）
## 产品概述
  ZTF系列[电压互感器负荷箱](http://www.zt-hipot.com/product/3.html "电压互感器负荷箱")（又称[PT负荷箱](http://www.zt-hipot.com/product/3.html "PT负荷箱")、[电压互感器负载箱](http://www.zt-hipot.com/product/3.html "电压互感器负载箱")）是我司严格依据**JJG 314-2010《测量用[电压互感器检定规程](http://www.zt-hipot.com/product/3.html "电压互感器检定规程")》**、**GB/T 1207-2016《[电磁式电压互感器](http://www.zt-hipot.com/product/3.html "电磁式电压互感器")》**等及行业标准制造的专用[标准负载设备](http://www.zt-hipot.com/product/3.html "标准负载设备")，是[电压互感器误差检定](http://www.zt-hipot.com/product/3.html "电压互感器误差检定")、性能校验环节的核心配套装置。

本产品可精准模拟电压互感器二次回路的真实工作负载状态，为互感器检定搭建标准化测试环境，有效解决因负载不匹配导致的[互感器比差](http://www.zt-hipot.com/product/3.html "互感器比差")、[角差超标](http://www.zt-hipot.com/product/3.html "角差超标")问题，保障[电压互感器计量与保护性能校验](http://www.zt-hipot.com/product/3.html "电压互感器计量与保护性能校验")结果的精准可靠。产品广泛适用于[电力计量检测机构](http://www.zt-hipot.com/product/3.html "电力计量检测机构")、电网运维单位、发电厂、互感器生产厂家、科研院所及电力院校的实验室检定与现场校验工作，是电压互感器全生命周期性能检测的必备专用设备。

## 核心产品优势
### 1. 标准合规设计，全场景适配兼容
  产品严格遵循计量检定规程与电力行业标准设计制造，可与各类[互感器校验仪](http://www.zt-hipot.com/product/3.html "互感器校验仪")、[互感器检定装置](http://www.zt-hipot.com/product/3.html "互感器检定装置")无缝配套使用，适配电磁式、电容式等各类电压互感器的检定需求，覆盖实验室标准量值传递、现场安装调试、运维周期校验等全场景测试工作。支持100V、100/√3V、100/3V等多种额定二次电压规格，可根据用户需求定制特殊电压等级产品，适配不同电压等级电力系统的测试需求。

### 2. 宽量程负载覆盖，多档位灵活调节
  产品具备超宽的负载容量覆盖范围，额定容量可达1.25VA～158.75VA，支持20%~120%额定电压范围内稳定工作，部分定制型号可拓展至200%额定电压，覆盖轻载、额定负载至过载工况下的[互感器性能测试](http://www.zt-hipot.com/product/3.html "互感器性能测试")需求。设备采用多档位分接式设计，搭配清晰直观的档位标识，可根据被试互感器的额定负荷参数灵活组合调节，功率因数支持0.8、1.0双规格配置，精准匹配不同[互感器的检定标准](http://www.zt-hipot.com/product/3.html "互感器的检定标准")要求。

### 3. 高精度稳定输出，低漂移性能优异
  核心元器件采用高稳定性精密锰铜合金电阻与高品质低损耗电抗元件，搭配的温度补偿技术，可有效抑制环境温度变化带来的参数漂移，确保设备在宽温环境下长期保持稳定的输出精度。整机负载容量准确度可达±3%±0.01VA，相位误差控制在行业水平，从硬件根源上保障互感器检定数据的精准性与复现性，杜绝因负载设备误差导致的检定结果偏差。同时设备采用全屏蔽结构设计，可有效抑制现场电磁干扰，保障复杂工况下测试数据的稳定可靠。

### 4. 高集成便携设计，操作便捷易用
  整机采用轻量化高集成结构设计，选用高强度冷轧钣金壳体与航空级轻质元器件，在保证结构强度与电气性能的同时，大幅降低机身重量，标准机型重量仅8kg，外形尺寸小巧，配备便携式防滑提手，单人即可轻松搬运，适配变电站、发电厂等现场流动校验的便携性需求。设备面板布局清晰合理，输入输出端子采用防误触安全设计，档位调节操作简单直观，无需复杂设置，接线即可快速投入使用，大幅降低现场操作人员的工作强度。

### 5. 完善的安全防护，长期运行可靠
  设备采用优化的绝缘结构设计，整机工频耐压可达2kV/1min，具备优异的绝缘性能，有效规避高低压串扰风险，保障操作人员与设备安全。散热结构设计合理，可实现长时间连续工作无过热现象，同时具备完善的过载、短路防护能力，可有效应对现场误操作带来的设备损伤，保障设备在复杂现场环境下长期稳定运行，使用寿命长，维护成本低。

## 产品别称
[电压互感器负载箱](http://www.zt-hipot.com/product/3.html "电压互感器负载箱")、[PT负荷箱](http://www.zt-hipot.com/product/3.html "PT负荷箱")、[PT负载箱](http://www.zt-hipot.com/product/3.html "PT负载箱")、[电压互感器标准负荷箱](http://www.zt-hipot.com/product/3.html "电压互感器标准负荷箱")、[电压互感器校验负载箱](http://www.zt-hipot.com/product/3.html "电压互感器校验负载箱")、[电压互感器检定用负载箱](http://www.zt-hipot.com/product/3.html "电压互感器检定用负载箱")
