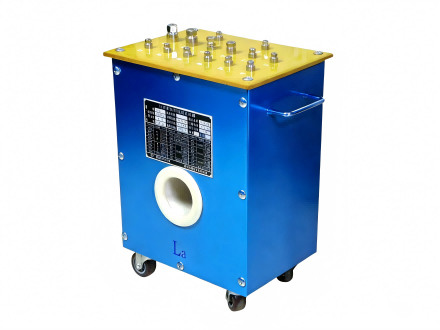

# [精密电流互感器](http://www.zt-hipot.com/product/3.html "精密电流互感器")
  [精密电流互感器](http://www.zt-hipot.com/product/3.html "精密电流互感器")，也叫**[标准电流互感器](http://www.zt-hipot.com/product/3.html "标准电流互感器")**，是基于电磁感应安匝平衡原理实现工频电流精准比例转换的高准确度计量标准器具，核心功能是将一次侧大电流按固定变比精准转换为1A/5A标准二次小电流，其幅值误差（比差）、相位误差（角差）远低于常规工作用互感器，是电力计量领域电流量值溯源体系的核心基准设备，广泛应用于[电流互感器检定](http://www.zt-hipot.com/product/3.html "电流互感器检定")、[精密电流测量](http://www.zt-hipot.com/product/3.html "精密电流测量")、电工仪器校准等实验室与现场作业场景，是[互感器现场检定装置](http://www.zt-hipot.com/product/3.html "互感器现场检定装置")的核心标准单元。

## 一、核心工作原理
  [精密电流互感器](http://www.zt-hipot.com/product/3.html "精密电流互感器")的核心遵循**[电磁感应安匝平衡定律](http://www.zt-hipot.com/product/3.html "电磁感应安匝平衡定律")**，理想状态下，互感器一次侧磁动势与二次侧反向磁动势完全抵消，铁芯励磁电流趋近于零，此时电流比与匝数比呈严格反比，即：
        I1/I2=N1/N2
  其中，I1、I2为一、二次电流，N1、N2为一、二次绕组匝数。

实际应用中，铁芯励磁电流、绕组漏抗、分布电容、寄生耦合会引入附加误差。[精密电流互感器](http://www.zt-hipot.com/product/3.html "精密电流互感器")通过高磁导率铁芯、对称绕制工艺、全屏蔽设计、双级结构、零磁通补偿技术，大限度抵消误差，使实际电流比无限接近理论匝数比，高可实现10^-6（ppm）量级的超高比例精度。

按误差抑制技术可分为三类核心结构，精度逐级提升：
  1.  **单级精密型**：单铁芯单绕组结构，通过高磁导率铁芯降低励磁电流，结构简单、稳定性强，是0.05级~0.01级实用型设备的主流结构；
  2.  **双级补偿型**：内置主、副两组铁芯与补偿绕组，通过副铁芯抵消主铁芯的励磁电流，大幅降低比例误差，精度可达0.005级~0.001级，是法定计量机构的主流选型；
  3.  **零磁通有源型**：通过检测绕组实时监测铁芯磁通量，配合反馈放大电路动态抵消励磁电流，使铁芯始终工作在零磁通状态，彻底消除励磁误差，精度可达0.0005级及以上，适配基准级量值溯源与超高精度测量场景。

## 三、核心结构组成
### 1. 通用核心单元（全机型标配）
- **高磁导率铁芯**：采用坡莫合金、超微晶（纳米晶）环形卷制铁芯，经真空退火与退磁处理，无气隙、磁导率高、矫顽力低、励磁电流小，大幅降低磁路非线性误差，保证安匝平衡的精准度与长期稳定性，是精密互感器的核心基础件。
- **精密比率绕组**：一次绕组匝数少（1匝~数匝），二次绕组匝数精准匹配额定变比，采用对称等匝、双段反向绕制工艺，大限度减小绕组漏感与分布电容，匝数误差控制在±1匝内，保证匝数比与电流比的高度一致性。
- **全屏蔽结构**：内置多层静电屏蔽、磁屏蔽、对地屏蔽层，采用高导电率无氧铜材质，消除寄生电容、对地泄漏电流、外界电磁干扰、漏磁引入的附加误差，提升复杂电磁环境下的测量稳定性。
- **接线与配套单元**：镀金/镀银屏蔽式接线端子，接触电阻小且稳定，标注清晰的同名端标识，适配现场快速接线；高端机型集成退磁模块、数据通信、结果显示、微型打印机等辅助单元。

### 2. 高端机型专用结构
  **双级铁芯与补偿绕组**：主铁芯完成核心电流比例转换，副铁芯与补偿绕组配合，抵消主铁芯的励磁安匝，使主铁芯励磁电流趋近于零，大幅提升比例精度与负载特性。
  **零磁通检测与反馈单元**：内置磁通量检测绕组、高精度信号放大电路、动态反馈补偿绕组，实时监测铁芯磁通量变化，通过反馈电流动态抵消励磁安匝，使铁芯始终工作在零磁通状态，彻底消除励磁误差，实现ppm级超高精度测量。
  **高压绝缘与均压结构**：中高压机型配置高强度环氧绝缘支撑、SF6密封腔体/油浸油箱、高压均压环，优化高压电场分布，消除电晕与局部放电，保证高压下的绝缘可靠性与测量精度。

## 六、核心应用场景
  **电流量值传递与溯源**：作为/区域电流量值基准，用于计量院、法定计量机构的电流量值传递，校准下级标准电流互感器、电流比例标准器具，是电流单位量值溯源体系的核心设备。
   **[电流互感器检定与校准](http://www.zt-hipot.com/product/3.html "电流互感器检定与校准")**：作为核心标准器，配合升流器、互感器校验仪，完成电磁式电流互感器的实验室检定与现场检定，覆盖配网到超高压全电压等级，是互感器现场检定装置的核心标准单元，适配互感器投运前验收、周期检定、故障复测等场景。
   **精密电工仪器校准**：作为电流比例基准，用于校准高精度电流表、电能表、功率表、相位表、交流电桥、继电保护测试仪等电工仪器，提供标准比例电流，保证仪器量值的准确性与溯源性。
  **电力系统精密测量**：用于电网关口计量点、新能源并网、直流换流站的高精度电流测量，配合电能质量分析仪完成谐波电流精密测试，保障贸易结算计量的公平公正。
  **科研与工业精密测试**：用于电机、变压器、电力电子设备、新能源装备的测试，完成大电流、小电流的高精度隔离测量，为科研试验、产品定型提供精准的电流数据支撑。

## 七、执行标准
 ** 计量检定规程**：JJG 313-2010《测量用[电流互感器检定](http://www.zt-hipot.com/product/3.html "电流互感器检定")规程》、JJG 1021-2007《电力互感器》；
  **标准**：GB 1208-2016《电流互感器》、GB/T 20840.8-2022《互感器 8部分：电子式电流互感器》；
  **电力行业标准**：DL/T 668-2017《测量用[互感器检验装置](http://www.zt-hipot.com/product/3.html "互感器检验装置")》、DL/T 1258-2024《[互感器校验仪](http://www.zt-hipot.com/product/3.html "互感器校验仪")通用技术条件》；
  **计量技术规范**：JJF 1067-2014《工频电压比例标准装置校准规范》、Q/GDW 76026.1-2024《±800kV换流站用[零磁通电流互感器](http://www.zt-hipot.com/product/3.html "零磁通电流互感器")采购标准 1部分：通用技术规范》。

## 八、选型与使用维护规范
### 选型核心要点
  1.  **精度匹配优先**：严格遵循量值传递准则，设备准确度等级必须比被检互感器高2个及以上等级，确保检定结果的合规性与溯源有效性。
  2.  **场景适配选型**：实验室固定计量优先选台式双级/零磁通、高稳定型；变电站现场频繁移动作业，优先选环氧浇注干式、SF6气体绝缘的轻量化便携机型；配网巡检优先选穿心式、多量程抽头机型。
  3.  **量程与负荷匹配**：额定变比必须覆盖日常作业全范围，二次负荷能力需匹配所用互感器校验仪的输入阻抗，避免带载后误差超标；S级机型适配小电流工况的高精度检定需求。
  4.  **合规性验证**：设备需通过法定计量机构检定，具备完整的量值溯源，满足电力系统计量管理、合规审计的要求。

### 使用与安全操作规范
  1.  **核心红线禁令**：电流互感器二次侧**严禁开路**，运行中严禁断开二次回路、严禁在二次回路安装熔断器；二次回路必须有且仅有一点可靠接地，避免高压窜入二次侧引发人身与设备安全事故。
  2.  **接线规范**：接线前确认绕组同名端，避免接反导致性错误、误差异常；接线完成后需双人复核，确认二次回路可靠短路、接地良好后，方可通电升流测试。
  3.  **测量规范**：高精度设备使用前需预热15~30分钟，保证设备达到热平衡，提升测量稳定性；检定前需对互感器进行全自动退磁处理，消除铁芯剩磁对误差测量结果的影响。
  4.  **现场安全**：严格执行电力安全工作规程，高压作业前完成停电、验电、接地、挂牌等安全措施，测试区域设置安全围栏与警示标识；严禁超额定电流、超额定频率运行。
  5.  **作业收尾**：测试完成后，必须先降流至零、断开输入电源，对一次回路充分放电后，方可拆除接线，严禁带电拆线、未放电直接接触高压端子。
