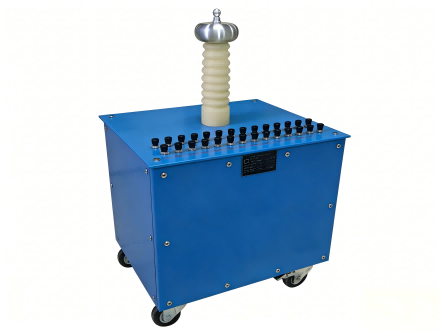

自升压精密电压互感器

产品描述：自升压精密电压互感器，也叫一体式自升标准电压互感器、自升压标准PT，是将精密升压变压器与高准确度标准电压互感器集成在同一绝缘壳体与磁路系统内的一体化工频电压标准器具。其核心价值是在单台设备内同时完成「低压输入→工频高电压升压」和「高压精准比例降压、误差校准」两大功能

服务热线:155-2713-9279

立即咨询

产品介绍

# [自升压精密电压互感器](http://www.zt-hipot.com/product/3.html "自升压精密电压互感器")
  [自升压精密电压互感器](http://www.zt-hipot.com/product/3.html "自升压精密电压互感器")，也叫[一体式自升标准电压互感器](http://www.zt-hipot.com/product/3.html "一体式自升标准电压互感器")、[自升压标准PT](http://www.zt-hipot.com/product/3.html "自升压标准PT")，是将**[精密升压变压器](http://www.zt-hipot.com/product/3.html "精密升压变压器")**与**[高准确度标准电压互感器](http://www.zt-hipot.com/product/3.html "高准确度标准电压互感器")**集成在同一绝缘壳体与磁路系统内的[一体化工频电压标准器具](http://www.zt-hipot.com/product/3.html "一体化工频电压标准器具")。其核心价值是在单台设备内同时完成「低压输入→工频高电压升压」和「高压精准比例降压、误差校准」两大功能，彻底替代传统[电压互感器检定](http://www.zt-hipot.com/product/3.html "电压互感器检定")系统中「调压控制箱+独立[升压器](http://www.zt-hipot.com/product/3.html "升压器")+[标准电压互感器](http://www.zt-hipot.com/product/3.html "标准电压互感器")」的分体式组合，大幅简化现场接线、降低设备体积与作业强度，是电力系统现场电压互感器（PT/CVT）检定的核心标准设备，也可用于实验室[精密电压测量](http://www.zt-hipot.com/product/3.html "精密电压测量")与量值传递。

## 一、核心工作原理
  设备核心基于**电磁感应安匝平衡原理**，内部集成两大协同工作的核心单元，共用高磁导率铁芯（或独立铁芯一体化封装），实现升压与精密比例测量的无缝协同：
  1.  **自升压激励单元**：本质为[精密升压变压器](http://www.zt-hipot.com/product/3.html "精密升压变压器")，采用高磁导率无气隙卷制铁芯，低压输入绕组接入AC220V工频市电，通过绕组匝数比实现低压到高压的精准升压，高压输出端与标准互感器一次绕组直接并联，同步为被检互感器与标准互感器提供稳定的额定一次高压，完全替代外接独立[升压器](http://www.zt-hipot.com/product/3.html "升压器")。
  2.  **标准电压测量单元**：采用双级互感器结构、对称等匝绕制工艺与全屏蔽设计，基于安匝平衡原理，将一次高压按额定变比精准降压为100V/100/√3V标准二次电压，其比例误差（比差、角差）远低于被检互感器，作为量值溯源基准。将标准互感器与被检互感器的二次输出同步接入[互感器校验仪](http://www.zt-hipot.com/product/3.html "互感器校验仪")，通过测差法即可完成被检[互感器的误差检定](http://www.zt-hipot.com/product/3.html "互感器的误差检定")。

主流机型采用自耦式一体化绕组设计，升压绕组与标准PT一次绕组共用，大限度减小漏抗与分布电容，提升比例精度与带载能力；高压机型采用双级隔离结构，兼顾升压效率、测量精度与现场作业安全性。

## 三、核心结构组成
### 1. 通用核心单元（全机型标配）
  **高磁导率铁芯组**：采用冷轧取向硅钢片、坡莫合金或超微晶环形卷制铁芯，经真空退火热处理，无气隙、磁导率高、励磁电流小，大幅降低磁路非线性误差，保证安匝平衡的精准度与长期稳定性。
  **一体化绕组系统**：包含低压输入绕组、升压高压绕组、标准测量一次绕组、二次标准绕组，采用对称反向绕制、分层绝缘工艺，大限度减小漏感与分布电容，优化高压电场分布，抑制电晕与局部放电，保证升压稳定性与比例精度。
  **全屏蔽与均压结构**：内置静电屏蔽层、磁屏蔽层，高压端配置均压罩/均压环，消除寄生电容、对地泄漏电流、外界电磁干扰引入的附加误差，同时优化高压电场分布，避免现场高压作业时出现电晕放电。
  **接线与配套单元**：屏蔽式低压输入端子、高压输出端子、二次标准测量端子、安全接地端子，面板标注清晰，适配现场快速接线；高端机型集成调压控制、数据显示、微型打印机等模块。

### 2. 高压机型专用结构
  **绝缘主体腔体**：SF6气体绝缘型配置密封金属腔体、充气阀门、气压表，实时监测气体压力；油浸式配置密封油箱、油位计、散热结构，保证绝缘与散热性能。
  **高强度绝缘支撑**：采用环氧玻璃布棒、复合绝缘子等高强度绝缘材料，支撑高压绕组与均压结构，保证设备在运输、现场作业中的机械强度与绝缘可靠性。
  **便携移动结构**：配置高强度绝缘底座、便携提手、移动滚轮，适配现场运输、快速安装与移位需求。

## 六、核心应用场景
  1.  **[电压互感器现场检定](http://www.zt-hipot.com/product/3.html "电压互感器现场检定")**：核心应用场景，用于电力系统10kV~1000kV电磁式电压互感器（PT）、电容式电压互感器（CVT）的现场周期检定、投运前验收、故障诊断与误差复测，是变电站互感器现场检定的核心标准设备。
  2.  **实验室精密检定与量值传递**：作为[标准电压器具](http://www.zt-hipot.com/product/3.html "标准电压器具")，用于计量机构、电力科学研究院、设备厂家实验室的[电压互感器批量检定](http://www.zt-hipot.com/product/3.html "电压互感器批量检定")，同时可作为次级电压比例标准，完成下级电压互感器、分压器的量值传递与校准。
  3.  **[工频高压精密测量](http://www.zt-hipot.com/product/3.html "工频高压精密测量")**：用于[工频耐压试验装置](http://www.zt-hipot.com/product/3.html "工频耐压试验装置")、[串联谐振试验系统](http://www.zt-hipot.com/product/3.html "串联谐振试验系统")的高压输出精度校准，配合介[损测试仪](http://www.zt-hipot.com/product/3.html "损测试仪")、[局部放电测试仪](http://www.zt-hipot.com/product/3.html "局部放电测试仪")完成高压电力设备的绝缘特性精密测试，提供精准的高压测量基准。
  4.  **电力设备现场巡检与校验**：便携式机型适配配网巡检、应急检测场景，用于箱变、环网柜、柱上开关内置PT的快速校验，排查变比错误、接线故障、超差等隐患，保障配网计量与保护的准确性。

## 七、执行标准
  **计量检定规程**：JJG 314-2010《测量用[电压互感器检定](http://www.zt-hipot.com/product/3.html "电压互感器检定")规程》、JJG 1021-2007《电力互感器》；
  **标准**：GB 1207-2017《电磁式电压互感器》、GB/T 15545-2019《感应分压器通用技术条件》；
  **电力行业标准**：DL/T 668-2017《测量用[互感器检验装置](http://www.zt-hipot.com/product/3.html "互感器检验装置")》、DL/T 1825-2018《[电容式电压互感器现场检定](http://www.zt-hipot.com/product/3.html "电容式电压互感器现场检定")规程》、DL/T 1258-2024《[互感器校验仪](http://www.zt-hipot.com/product/3.html "互感器校验仪")通用技术条件》；
  **计量技术规范**：JJF 1067-2014《[工频电压比例标准装置](http://www.zt-hipot.com/product/3.html "工频电压比例标准装置")校准规范》。

## 八、选型与使用维护规范
### 选型核心要点
  1.  **精度匹配优先**：严格遵循量值传递准则，设备准确度等级必须比被检互感器高2个及以上等级，确保检定结果的合规性与溯源有效性。
  2.  **场景适配选型**：配网频繁巡检作业，优先选35kV及以下环氧浇注干式、轻量化机型；110kV及以上变电站现场检定，优先选SF6气体绝缘、免维护、便携型机型；实验室固定使用，可选用油浸式高稳定型。
  3.  **量程与功能全覆盖**：优先选用多量程抽头机型，覆盖日常作业全电压等级；确认设备二次负荷能力匹配所用[互感器校验仪](http://www.zt-hipot.com/product/3.html "互感器校验仪")的输入阻抗，避免带载后误差超标。
  4.  **合规性验证**：设备需通过法定计量机构检定，具备完整的量值溯源，满足电力系统计量管理、合规审计的要求。

### 使用与安全操作规范
  1.  严格执行电力安全工作规程，高压作业前完成停电、验电、接地、挂牌等安全措施，高压测试区域设置安全围栏与警示标识，严禁非作业人员进入。
  2.  电压互感器二次侧严禁短路，接线完成后需双人复核，确认接线正确、接地可靠后，方可通电升压；作业过程中严禁带电插拔二次接线端子。
  3.  严禁超额定电压、超额定频率运行，设备使用前需预热15~30分钟，保证设备达到热平衡，提升测量稳定性与准确性。
  4.  高压作业时，均压罩/均压环必须安装到位，避免高压下出现电晕放电；SF6气体绝缘机型使用前需检查气体压力，气压不足时严禁升压使用。
  5.  测试完成后，必须先降压至零、断开输入电源，对高压端充分放电后，方可拆除接线，严禁带电拆线、未放电直接接触高压端子。

### 维护与周期检定规范
  1.  设备存放于干燥、清洁、无腐蚀性气体、无强电磁场的环境中，户外使用后及时清洁表面灰尘与潮气，检查接线端子、绝缘件的完好性。
  2.  SF6气体绝缘机型定期检查气体密封性与气压，每年至少进行一次气体湿度检测，确保绝缘性能达标；环氧干式机型避免剧烈碰撞、跌落，防止绝缘层破损。
  3.  严格按照计量规程要求，定期送法定计量机构进行周期检定，确保设备量值的准确性与溯源有效性，检定周期一般不超过1年。
