互感器检测系列

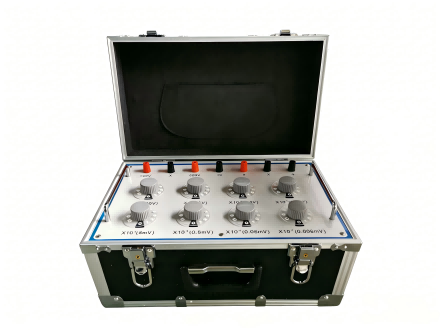

工频感应分压器

产品描述：工频感应分压器是基于电磁感应安匝平衡原理工作的工频（国内50Hz、国际60Hz）高精度电压比例标准器具，核心功能是实现高稳定、低误差的工频电压比例转换与量值传递，是电力计量领域工频电压量值溯源体系的核心基准设备

服务热线:155-2713-9279

立即咨询

# [工频感应分压器](http://www.zt-hipot.com/product/3.html "工频感应分压器")
  [工频感应分压器](http://www.zt-hipot.com/product/3.html "工频感应分压器")（Inductive Voltage Divider，简称IVDF/ISD），是基于电磁感应安匝平衡原理工作的工频（国内50Hz、国际60Hz）[高精度电压比](http://www.zt-hipot.com/product/3.html "高精度电压比")例标准器具，核心功能是实现高稳定、低误差的工频电压比例转换与量值传递，是电力计量领域工频电压量值溯源体系的核心基准设备。相比电阻式、[电容式分压器](http://www.zt-hipot.com/product/3.html "电容式分压器")，其具备比例精度高、负载特性优异、长期稳定性好、抗干扰能力强的核心优势，广泛应用于[精密电压测量](http://www.zt-hipot.com/product/3.html "精密电压测量")、[互感器检定](http://www.zt-hipot.com/product/3.html "互感器检定")、[高压试验校准](http://www.zt-hipot.com/product/3.html "高压试验校准")等实验室与现场场景。

## 一、核心工作原理
  [工频感应分压器](http://www.zt-hipot.com/product/3.html "工频感应分压器")的核心是**理想变压器安匝平衡原理**：对于高磁导率铁芯构成的绕组，当铁芯励磁电流趋近于零时，绕组的感应电动势与匝数呈严格线性关系，即 $\frac{U_1}{U_2} \approx \frac{N_1}{N_2}$。

通过高精度对称绕制工艺、双级/多级级联结构、全屏蔽设计，可大幅降低漏抗、分布电容、励磁电流、寄生耦合带来的附加误差，使实际电压比无限接近理论匝数比，终实现**10^-6~10^-8量级的超高比例精度**。

按绕组结构可分为三类核心形式，其中自耦式是工频精密测量的主流结构：

1.  **隔离式**：一次、二次绕组相互独立，输入输出完全电气隔离，安全性高，适用于高压隔离测量场景；
  2.  **互感器式**：通过多组互感器级联实现分压，可扩展宽比例范围，负载特性优异；
  3.  **自耦式**：绕组为公共抽头结构，结构简单、漏抗小，比例精度高，是实验室标准、互感器检定的主流选型。

## 三、核心结构组成
### 1. [低压精密感应分压器](http://www.zt-hipot.com/product/3.html "低压精密感应分压器")（实验室/低压检定核心）
  **高磁导率铁芯**：采用坡莫合金、超微晶环形铁芯，大幅降低励磁电流，减小磁路非线性误差，保证安匝平衡的精准度；
  **精密比率绕组**：采用对称等匝、双段反向绕制工艺，大限度减小绕组漏感与分布电容，保证匝数比与电压比的一致性；
  **多级屏蔽结构**：配套静电屏蔽、磁屏蔽、对地屏蔽层，消除寄生电容、外界电磁干扰、对地泄漏电流引入的测量误差；
  **比率调节单元**：高精度十进步进开关，接触电阻小且稳定，实现分压比例的精准调节，避免开关接触不良引入附加误差；
  **接口与配套单元**：屏蔽式接线端子、同轴信号输出接口，部分机型集成数据通信、结果显示模块。

### 2. [高压工频感应分压器](http://www.zt-hipot.com/product/3.html "高压工频感应分压器")（现场高压检定核心）
在低压核心单元基础上，新增适配高压场景的专用结构：
  **高压绝缘主体**：分为油浸式、SF6气体绝缘、环氧浇注干式三类，其中SF6气体绝缘型免维护、便携性强，是现场作业主流；油浸式绝缘性能优异，多用于实验室固定高压测试；
  **均压与高压绕组**：一次高压绕组、多层屏蔽均压环，优化高压下的电场分布，消除电晕放电与局部放电，保证高压下的测量精度与设备安全；
  **隔离与接地单元**：隔离绕组、全接地屏蔽层，实现高低压侧完全电气隔离，提升设备抗共模干扰能力与现场作业安全性；
  **便携支撑结构**：高强度绝缘支撑底座、便携提手/移动滚轮，适配现场运输、快速安装的作业需求。

## 六、核心应用场景
  1.  **工频电压量值传递与溯源**：作为/区域工频电压比例基准，用于计量院、法定计量机构的电压量值传递，校准下级标准电压互感器、分压器等计量器具，是电压量值溯源体系的核心设备。
  2.  **[互感器精密检定](http://www.zt-hipot.com/product/3.html "互感器精密检定")与校准**：作为核心标准器，替代传统标准电压互感器，用于电磁式电压互感器（PT）、电容式电压互感器（CVT）的实验室检定与现场检定；可与标准互感器级联构成任意变比的标准电压源，大幅提升检定灵活性，减小现场作业设备体积。
  3.  **[工频高电压精密测量](http://www.zt-hipot.com/product/3.html "工频高电压精密测量")**：用于10kV~1000kV及以上工频高压的精准测量，校准[工频耐压试验装置](http://www.zt-hipot.com/product/3.html "工频耐压试验装置")、[串联谐振试验系统](http://www.zt-hipot.com/product/3.html "串联谐振试验系统")的高压输出精度，配合[介损测试仪](http://www.zt-hipot.com/product/3.html "介损测试仪")、[局部放电测试仪](http://www.zt-hipot.com/product/3.html "局部放电测试仪")完成高压[电力设备的绝缘特性测试](http://www.zt-hipot.com/product/3.html "电力设备的绝缘特性测试")。
  4.  **精密电工仪器校准**：作为比例基准，用于校准高精度电压表、功率表、电能表、相位表、交流电桥等电工仪器，提供标准比例电压，保证仪器量值的准确性。
  5.  **电力系统现场测试**：便携式机型适配变电站现场作业，用于[电压互感器现场误差校验](http://www.zt-hipot.com/product/3.html "电压互感器现场误差校验")、[二次回路压降测试](http://www.zt-hipot.com/product/3.html "二次回路压降测试")、高压设备带电检测、[电网谐波电压精密测量](http://www.zt-hipot.com/product/3.html "电网谐波电压精密测量")等运维场景。

## 七、执行标准
  **计量检定规程：**JJG 340-2015《[感应分压器检定规程](http://www.zt-hipot.com/product/3.html "感应分压器检定规程")》、JJG 496-2016《[工频高压分压器检定](http://www.zt-hipot.com/product/3.html "工频高压分压器检定")规程》；
  **标准：**GB/T 15545-2019《[感应分压器](http://www.zt-hipot.com/product/3.html "感应分压器")通用技术条件》；
  **计量技术规范：**JJF 1067-2014《[工频电压比例标准装置](http://www.zt-hipot.com/product/3.html "工频电压比例标准装置")校准规范》；
  **电力行业标准：**DL/T 668-2017《测量用[互感器检验装置](http://www.zt-hipot.com/product/3.html "互感器检验装置")》、DL/T 1825-2018《[电容式电压互感器现场检定](http://www.zt-hipot.com/product/3.html "电容式电压互感器现场检定")规程》。

## 八、选型与使用维护要点
### 选型核心要点
  1.  **精度匹配优先**：严格遵循量值传递准则，设备准确度等级必须比被检设备高2个及以上等级，确保检定结果的合规性与溯源性。
  2.  **场景适配选型**：实验室固定计量优先选台式多盘级联、高稳定型；变电站现场频繁移动作业，优先选一体式便携、强抗干扰、宽温工作的机型。
  3.  **电压与绝缘匹配**：额定电压必须覆盖测试全范围，高压型需确认绝缘结构与耐压等级，户外现场优先选用SF6气体绝缘、干式绝缘的免维护机型。
  4.  **合规性验证**：设备需通过法定计量机构检定，具备完整的量值溯源，满足电力系统计量管理、合规审计的要求。

### 使用与维护规范
  1.  **安全操作**：高压使用时严格执行电力安全工作规程，完成停电、验电、接地、挂牌等安全措施，高压测试区域设置安全围栏；严禁超额定电压运行，保证设备可靠接地，均压环安装到位，避免电晕放电与触电风险。
  2.  **测量规范**：接线时严格区分绕组同名端，避免接反导致误差异常；电压回路严禁短路，电流回路严禁开路；高精度设备使用前需预热30分钟以上，保证设备达到热平衡，提升测量稳定性。
  3.  **存放与维护**：实验室精密设备需存放于恒温恒湿环境（20℃±2℃，相对湿度40%~60%），远离强电磁场、腐蚀性气体与剧烈震动；现场设备使用后需清洁干燥，定期检查接线端子、开关触点、屏蔽层的完好性。
  4.  **周期检定**：严格按照计量规程要求，定期送法定计量机构进行周期检定，确保设备量值的准确性与溯源有效性，检定周期一般不超过1年。
