接地/绝缘电阻测试设备

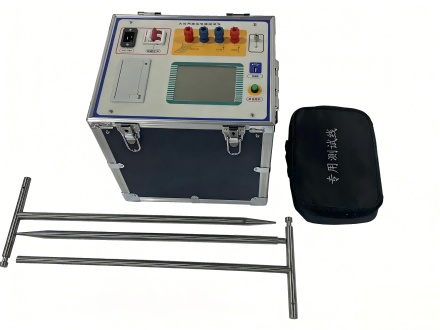

大地网接地电阻测试仪

产品描述：接地网是变电站、发电厂、工矿企业等电力系统安全运行的核心基础，其接地阻抗、电阻分量、感抗分量等关键参数的精准测量，是校验接地网安全性能、防范电网事故、保障运维人员人身安全的核心环节

服务热线:155-2713-9279

立即咨询

# 大地网接地电阻测试仪 强抗干扰异频接地网特性参数高精度检测设备

[接地网](http://www.zt-hipot.com/product/23.html "接地网")是变电站、发电厂、工矿企业等电力系统安全运行的核心基础，其[接地阻抗](http://www.zt-hipot.com/product/23.html "接地阻抗")、电阻分量、感抗分量等关键参数的精准测量，是校验接地网安全性能、防范电网事故、保障运维人员人身安全的核心环节。而在运行中的变电站现场，存在强的工频电场干扰，传统接地测试设备易受干扰影响，出现测量数据失准、重复性差、操作流程复杂、无法适配大中小型接地网测试需求等行业痛点。

我司严格遵循电力行业试验规程与标准，深耕电力试验设备制造，推出这款高性能[大地网接地电阻测试仪](http://www.zt-hipot.com/product/23.html "大地网接地电阻测试仪")，专为各类复杂电磁环境下的接地网参数测试打造。仪器采用一体化集成结构设计，具备体积小、重量轻、携带便捷、抗干扰性能强、测量精度高、操作智能化等核心优势，内置变频电源模块与高速处理核心，从根本上解决了强电场干扰下接地参数准确测量的难题。经大量现场测试与用户实际应用验证，在运行变电站的恶劣电磁环境中，设备测量数据准确稳定、重复性优异，是大、中型[接地网特性参数测量](http://www.zt-hipot.com/product/23.html "接地网特性参数测量")的理想专用设备。

---
                                                                              
## 核心性能与技术优势
### 异频变频抗干扰技术，根源攻克强工频干扰测量难题
  设备核心搭载高性能变频电源模块，采用行业成熟的变频法抗干扰原理，输出电源可实现连续变频可调，支持45Hz、50Hz、55Hz、60Hz、65Hz单频输出，以及45/55Hz、55/65Hz、47.5/52.5Hz自动双频输出，可精准避开现场工频干扰信号频段。同时搭配高端数字滤波技术，大限度屏蔽现场复杂电磁环境的干扰影响，从根本上解决了强电场干扰下[接地参数](http://www.zt-hipot.com/product/23.html "接地参数")无法精准测量的行业痛点，保障恶劣工况下测量数据的准确性与稳定性。

### DSP高速处理核心，兼顾测量精度与运算效率
  仪器内部采用的DSP高速数字信号处理器作为核心运算单元，在保障测量数据高精度的前提下，大幅提升设备的运算处理能力，可快速完成复杂的信号采集、数据换算与结果输出，实现毫秒级响应，既保证了测量结果的精准可靠，又大幅缩短了现场测试的等待时间，提升现场试验作业效率。

### 全流程智能测控，全自动测试无需人工干预
  依托高性能处理核心的强大算力支撑，设备可实现测量全过程的智能化自动测控。测试过程中，设备可自动完成电流输出、电压采集、频率变换等全流程操作，以及一系列复杂的运算步骤；可自动识别判断电流回路的阻抗状态，并据此自动调节异频电源的输出电流值（输出电流1A~5A连续可调，大输出电流5A），全程无需人工干预，一键即可自动完成全部测试任务。设备可同步精准[测量地网的接地阻抗](http://www.zt-hipot.com/product/23.html "测量地网的接地阻抗")Z、纯电阻分量R和纯感抗分量X，覆盖接[地网核心特性参数的测试](http://www.zt-hipot.com/product/23.html "地网核心特性参数的测试")需求。

### 全触摸超大液晶显示屏，简操作上手零门槛
  设备配备高端全触摸超大液晶显示屏，搭载超大全图形化操作界面，每一步测试流程都清晰明了，操作逻辑简单易懂，操作人员无需额外的培训，即可快速上手操作。只需轻轻触摸屏幕，即可完成参数设置、测试启动、数据查看、报告打印等全流程操作，是电力现场理想的智能型测量设备。

### 大容量数据存储，多元数据管理适配数字化运维
  设备内置高精度日历芯片与大容量存储器，可按时间顺序有序保存100组测试数据，支持随时查看历史测试记录，可直接对接打印设备实现现场报告打印输出。同时配备便捷的U盘数据导出功能，测试数据可通过U盘快速导出，导入PC端后可完成数据的查阅、归档、分析与管理，适配电力系统数字化、智能化的运维管理需求。

### 一体化便携设计，适配多场景现场作业
  仪器采用一体化集成结构设计，整机体积小巧、重量适中，主机重量仅22kg，配套地桩重量7kg，携带转运便捷，可轻松适配变电站、发电厂、户外杆塔等各类现场测试场景的转运需求，无惧复杂现场作业环境。

---
                                                                                
## 核心技术参数
| 序号 | 参数项目 | 核心技术指标 |
| :---: | :--- | :--- |
| 1 | 使用环境条件 | 环境温度：-15℃~40℃；相对湿度：RH＜80% |
| 2 | 抗干扰原理 | 变频法 |
| 3 | 工作电源 | AC 220V±10%，支持发电机供电 |
| 4 | 测量输出电流 | 1A～5A 连续可调 |
| 5 | 测量输出电压 | 0V～420V |
| 6 | 测试电源频率 | 单频：45Hz、50Hz、55Hz、60Hz、65Hz<br>自动双频：45/55Hz、55/65Hz、47.5/52.5Hz |
| 7 | 额定输出功率 | 2100W |
| 8 | 分辨率 | 接地阻抗：0.0001Ω；阻抗角：0.0001° |
| 9 | 测量精度 | 接地阻抗：±(1%×读数+0.002Ω)<br>阻抗角：±(1%×读数+0.02°) |
| 10 | 电阻测量范围 | 0.001Ω～5kΩ |
| 11 | 外形尺寸 | 370mm（长）×295mm（宽）×358mm（高） |
| 12 | 数据存储 | 大存储100组测试数据，支持U盘数据导出存储 |
| 13 | 设备重量 | 主机22kg，配套地桩7kg |

---
                                                                              
## 典型应用场景
  本款[大地网接地电阻测试仪](http://www.zt-hipot.com/product/23.html "大地网接地电阻测试仪")严格遵循电力行业相关试验标准设计制造，广泛适用于电力电网公司、发电集团、工矿企业、轨道交通、电力运维单位、电气试验检测机构等各类场景，可对以下设施开展的[接地网特性参数测试](http://www.zt-hipot.com/product/23.html "接地网特性参数测试")：
  ● 变电站、换流站、开闭所接地网
  ● 火力、水力、新能源发电厂接地网
  ● 工矿企业、轨道交通、通信基站接地系统
  ● 高层建筑、大型场馆防雷接地系统
  ● 其他各类大、中、小型接地网与接地系统

我司始终以电力行业安全运维需求为核心，深耕高压电气试验设备的、生产与定制化服务，凭借过硬的产品质量、优异的现场性能、完善的服务体系，为电力行业客户提供稳定可靠、精准的电气试验设备与整体解决方案。本款[大地网接地电阻测试仪](http://www.zt-hipot.com/product/23.html "大地网接地电阻测试仪")，凭借强抗干扰、高精度、全智能、易操作的核心优势，已成为电力现场接地网测试的核心优选设备，全方位守护电力系统的安全稳定运行。
