# 手持式局部放电巡检仪 多通道GIS/开关柜/变压器/电缆局放检测仪
## 产品概述
  高压电气设备是电力系统安全稳定运行的核心载体，设备内部绝缘缺陷引发的[局部放电](http://www.zt-hipot.com/product/19.html "局部放电")，是导致绝缘劣化、设备击穿故障甚至电网停电事故的核心诱因。局部放电发生时，会伴随产生光、声、电气、机械振动等一系列物理现象与化学变化，这些特征信号是监测电力设备内部绝缘状态、提前排查绝缘隐患的核心依据，[局部放电检测](http://www.zt-hipot.com/product/19.html "局部放电检测")也已成为电力设备状态检修、绝缘性能评估的核心必检项目。

我司严格遵循及电力行业相关标准，自主生产[多通道手持式局部放电巡检仪](http://www.zt-hipot.com/product/19.html "多通道手持式局部放电巡检仪")，是一款专为电力现场带电巡检打造的多功能[便携式检测仪器](http://www.zt-hipot.com/product/19.html "便携式检测仪器")。设备集成**[地电波](http://www.zt-hipot.com/product/19.html "地电波")([TEV](http://www.zt-hipot.com/product/19.html "TEV"))、[超声波](http://www.zt-hipot.com/product/19.html "超声波")(US)、[特高频](http://www.zt-hipot.com/product/19.html "特高频")(UHF)、[高频电流](http://www.zt-hipot.com/product/19.html "高频电流")(HFCT)**四大主流检测方法，可一站式完成GIS、开关柜、变压器、电力电缆等高压电气设备的[局部放电精准检测](http://www.zt-hipot.com/product/19.html "局部放电精准检测")，实时读取[局部放电幅值](http://www.zt-hipot.com/product/19.html "局部放电幅值")与图谱波形，支持二维、三维图谱的存储与回读功能，可对测量信号进行多周期观察、放电频率识别，并通过多种模式完成智能分析，精准判断设备绝缘故障类型，评估[电气设备局部放电](http://www.zt-hipot.com/product/19.html "电气设备局部放电")状态。

设备采用便携式手持设计，操作简单便捷，所有检测均为非侵入式无损检测，对高压设备的正常运行不产生任何影响；采用全新外观设计，搭载主流Android操作系统，上手门槛低、操作流畅；内置500万高清摄像头可现场拍照留存巡检记录，集成RFID功能可无缝对接电力物联网应用，内置完善的放电类型数据库，可快速完成[放电类型的](http://www.zt-hipot.com/product/19.html "放电类型的")对比核实，是电力现场局放巡检、绝缘隐患排查的高性能设备。
                                                                                                
## 产品引用标准
本产品设计、生产、检测遵循以下及电力行业标准：
  ● 《[局部放电测量](http://www.zt-hipot.com/product/19.html "局部放电测量")》GB/T 7354
  ● 《[电力设备局部放电现场测量](http://www.zt-hipot.com/product/19.html "电力设备局部放电现场测量")导则》DL/T 417
  ● 《高电压试验技术 一部分：一般试验要求》GB/T 16927.1
  ● 《高电压试验技术 二部分：测量系统》GB/T 16927.2
  ● 《高电压试验技术 三部分：现场试验的定义及要求》GB/T 16927.3
                                                              
## 核心检测原理

| 检测方式 | 核心检测原理 | 核心适配设备 |
| :--- | :--- | :--- |
| [地电波(TEV)检测](http://www.zt-hipot.com/product/19.html "地电波(TEV)检测") | 捕捉[设备内部局部放电](http://www.zt-hipot.com/product/19.html "设备内部局部放电")产生的[暂态对地电压信号](http://www.zt-hipot.com/product/19.html "暂态对地电压信号")，覆盖3M-100MHz检测带宽，实现非接触式快速检测 | 高低压开关柜、环网柜、充气柜 |
| [超声波(US)检测](http://www.zt-hipot.com/product/19.html "超声波(US)检测") | 分为非接触式与接触式检测，捕捉放电产生的超声波振动信号，覆盖20kHz-300kHz频率范围，可精准实现[局放定位](http://www.zt-hipot.com/product/19.html "局放定位") | 开关柜、GIS、变压器、旋转电机 |
| [特高频(UHF)检测](http://www.zt-hipot.com/product/19.html "特高频(UHF)检测") | 接收局部放电产生的300MHz-1.5GHz特高频电磁波信号，抗干扰能力强，可有效避开现场工频干扰 | GIS、变压器、高压电缆 |
| [高频电流(HFCT)检测](http://www.zt-hipot.com/product/19.html "高频电流(HFCT)检测") | 通过[高频电流传感器](http://www.zt-hipot.com/product/19.html "高频电流传感器")耦合设备接地线上的局放高频脉冲电流信号，检测带宽100kHz-50MHz，适配容性设备局放检测 | 电力电缆、变压器、互感器 |
                                                                                        
## 核心功能与产品优势
### 1. 四通道同步检测，全场景覆盖适配

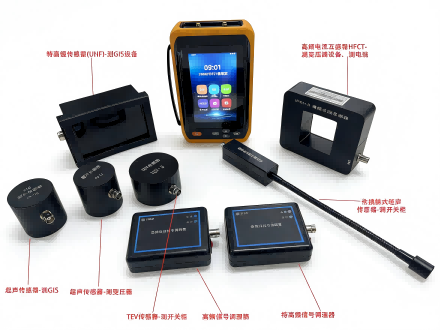

 设备标配4个独立检测通道，同步支持1路[TEV](http://www.zt-hipot.com/product/19.html "TEV")、1路US、1路UHF、1路HFCT信号采集，一台设备即可覆盖开关柜、GIS、变压器、电力电缆等全品类[高压电气设备的局放巡检](http://www.zt-hipot.com/product/19.html "高压电气设备的局放巡检")需求，无需多台设备频繁切换，大幅提升现场巡检作业效率。

### 2. 高精度信号采集，多模式智能分析
 设备采用12bit高精度采样设计，支持内同步、外同步、光同步多种同步方式，可对测量信号进行多周期连续观察，精准完成放电频率识别，通过多种分析模式清晰判断设备故障类型；内置完善的放电类型数据库，可实现[放电类型](http://www.zt-hipot.com/product/19.html "放电类型")的自动比对与核实，精准定位绝缘隐患，为设备绝缘状态评估提供可靠、精准的数据支撑。

### 3. 便携式手持设计，现场操作便捷
 设备采用全新人体工程学外观设计，整机尺寸仅180mm×110mm×40mm，重量仅0.85kg，单手即可握持操作，携带转运便捷，适配变电站、配电室、户外杆塔等多场景现场巡检作业。搭载5.0寸TFT真彩色液晶显示屏，800×480高清分辨率，支持触摸+按键双操作模式，搭配主流Android操作系统，操作逻辑简单易懂，巡检人员无需复杂培训即可快速上手。

### 4. 多元化功能集成，适配数字化巡检需求
 设备内置500万高清摄像头，可现场拍照留存设备点位信息，一键完善巡检记录；集成RFID射频识别功能，可无缝对接电力物联网系统，实现巡检点位的智能识别与数据溯源；支持TF卡大容量数据存储，可完成二维、三维局放图谱的存储与回读，配套3.5mm立体声耳机插孔可实现局放信号的超声监听，现场故障排查更。

### 5. 丰富数据接口，灵活扩展与传输能力
 设备配备USB-TypeC接口、WIFI、蓝牙等多种数据传输方式，可实现检测数据的快速导出、无线传输；可配套专用上位机软件，完成检测数据的深度分析、标准化报告生成与归档管理，适配电力系统数字化、智能化的运维管理需求。

### 6. 长续航稳定运行，适配复杂现场环境
 设备内置4800mAH 7.4V大容量锂电池，正常工作时长可达约7小时，充满电仅需约3小时，可满足全天现场巡检作业需求；设备可在-20℃～50℃宽温环境、10%-90%非冷凝湿度、海拔≤3000m的环境下稳定运行，无惧恶劣现场工况，保障巡检作业的连续性。

### 各检测通道参数
#### TEV[地电波](http://www.zt-hipot.com/product/19.html "地电波")通道
| 参数项目 | 核心技术指标 |
| :--- | :--- |
| 检测带宽 | 3M-100MHz |
| 测量范围 | 0～60dB |
| 测量误差 | ±2dB |
| 分辨率 | 1dB |
| 每周期大脉冲数 | 720个 |
| 小脉冲频率 | 10Hz |
| 输出接口 | 标准SMA连接主机 |

#### [超声波](http://www.zt-hipot.com/product/19.html "超声波")(US)通道
| 参数项目 | 非接触式US | 接触式US |
| :--- | :--- | :--- |
| 频率范围 | 中心频率40kHz | 20kHz～300kHz |
| 测量范围 | 0.5uV～1mV | 0.1mV～1V |
| 分辨率/灵敏度 | 0.1uV | 0.1mV |
| 精度 | ±0.1uV | - |
| 输出阻抗 | - | 50Ω |
| 输出接口 | 标准SMA连接主机 | 标准SMA连接主机 |

### 尺寸、重量与环境参数
| 参数项目 | 核心技术指标 |
| :--- | :--- |
| 外形尺寸 | 长×宽×高：180mm×110mm×40mm |
| 整机重量 | 0.85kg |
| 使用环境温度 | -20℃～50℃ |
| 存储环境温度 | -40℃～70℃ |
| 工作湿度 | 10%-90%（非冷凝） |
| 适用海拔高度 | ≤3000m |
                                                                                          
## 典型应用场景
本款[手持式局部放电巡检仪](http://www.zt-hipot.com/product/19.html "手持式局部放电巡检仪")严格遵循电力行业现场巡检标准设计制造，广泛适用于电网公司、发电集团、工矿企业、轨道交通、[电力运维](http://www.zt-hipot.com/product/19.html "电力运维")单位、[电气试验](http://www.zt-hipot.com/product/19.html "电气试验")检测机构等各类场景，可对以下高压电气设备开展[带电局放巡检](http://www.zt-hipot.com/product/19.html "带电局放巡检")与绝缘状态评估：
  ● 气体绝缘金属封闭开关设备(GIS)、HGIS设备[局部放电检测](http://www.zt-hipot.com/product/19.html "局部放电检测")
  ● 高低压开关柜、环网柜、[充气柜局放巡检](http://www.zt-hipot.com/product/19.html "充气柜局放巡检")与绝缘缺陷排查
  ● 电力变压器、电抗器、互感器等油浸式设备[局部放电检测](http://www.zt-hipot.com/product/19.html "局部放电检测")
  ● 高压电力电缆、电缆接头、电缆终端[局放检测与故障定位](http://www.zt-hipot.com/product/19.html "局放检测与故障定位")
  ● 发电机、高压电动机等旋转电气设备局部放电检测
  ● 其他各类高压电气设备的绝缘状态巡检与局放检测

作为的[电力高压试验设备](http://www.zt-hipot.com/product/19.html "电力高压试验设备")生产厂商，我司始终以电力系统安全运维需求为核心，为客户提供稳定可靠、精准的电气试验设备与智能化运维解决方案。本款[多通道手持式局部放电巡检仪](http://www.zt-hipot.com/product/19.html "多通道手持式局部放电巡检仪")，凭借多维度检测能力、高精度测量性能、便捷的操作体验、完善的智能化功能，已成为电力行业[现场局放巡检](http://www.zt-hipot.com/product/19.html "现场局放巡检")、绝缘隐患排查的核心优选设备，为电力系统的安全、稳定、可靠运行保驾护航。
