变压器检测系列

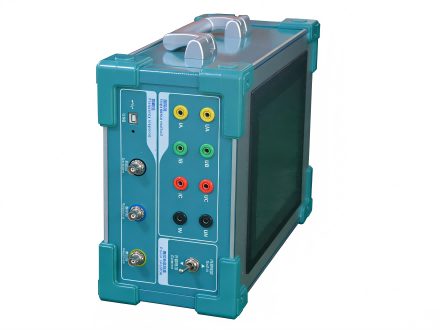

变压器绕组变形测试仪-工控机

产品描述：本仪器基于频率响应分析法与电抗法检测原理，通过量化处理变压器绕组在不同频域的响应变化、短路阻抗参数偏差，精准判定绕组变形程度与故障类型，为变压器状态评估、检修决策、大修验收提供科学、精准的数据支撑

服务热线:155-2713-9279

立即咨询

# [变压器绕组变形测试仪](http://www.zt-hipot.com/product/5.html "变压器绕组变形测试仪")（频响法+阻抗法一体化）
## 35kV~500kV电力[变压器内部故障无损检测](http://www.zt-hipot.com/product/5.html "变压器内部故障无损检测") | 双行标合规 自带工控机 智能精准诊断

---

### 产品概述
  本款[变压器绕组变形测试仪](http://www.zt-hipot.com/product/5.html "变压器绕组变形测试仪")，是专为35kV~500kV电压等级电力变压器的新一代[内部故障无损检测设备](http://www.zt-hipot.com/product/5.html "内部故障无损检测设备")，核心用于[变压器绕组变形的精准检测](http://www.zt-hipot.com/product/5.html "变压器绕组变形的精准检测")与故障诊断，广泛适用于电力系统变电站、发电厂、变压器生产制造、[电力检修运维](http://www.zt-hipot.com/product/5.html "电力检修运维")及三方检测机构等场景。

电力变压器在运输冲撞、运行中短路故障冲击、现场试验异常等工况下，易发生绕组相对位移、扭曲鼓包、倾斜变形、匝间/相间短路等问题，进而导致绕组分布参数发生变化，引发变压器频域响应特性偏移、[短路阻抗异常](http://www.zt-hipot.com/product/5.html "短路阻抗异常")，严重时将造成变压器绝缘击穿、设备烧毁等重大事故。

本仪器基于[频率响应分析法](http://www.zt-hipot.com/product/5.html "频率响应分析法")与[电抗法检测原理](http://www.zt-hipot.com/product/5.html "电抗法检测原理")，通过量化处理变压器绕组在不同频域的响应变化、短路阻抗参数偏差，[精准判定绕组变形程度与故障类型](http://www.zt-hipot.com/product/5.html "精准判定绕组变形程度与故障类型")，为[变压器状态评估](http://www.zt-hipot.com/product/5.html "变压器状态评估")、检修决策、大修验收提供科学、精准的数据支撑。设备采用工控机+单片机双架构高精度测量系统，结构紧凑、操作简便，具备完善的测试分析与智能诊断功能，试验人员对照说明书或经短期培训即可独立完成操作。

---

### 核心功能与技术优势
#### 一、双检测模式一体化，双行标合规
  1.  **一机双用，全维度覆盖检测需求**：创新集成频响法+阻抗法双检测模式，一台设备即可完成[变压器绕组变形](http://www.zt-hipot.com/product/5.html "变压器绕组变形")的两项核心检测项目，无需配备多台仪器，大幅降低设备采购与现场运维成本。
  2.  **严格对标行业标准**：完全满足DL/T 911-2016《[电力变压器绕组变形的频率响应分析法](http://www.zt-hipot.com/product/5.html "电力变压器绕组变形的频率响应分析法")》、DL/T 1093-2008《[电力变压器绕组变形的电抗法检测判断导则](http://www.zt-hipot.com/product/5.html "电力变压器绕组变形的电抗法检测判断导则")》两项电力行业标准的全部技术要求，检测数据具备行业权威性。
  3.  **全场景检测适配**：频响法兼容线性扫频、分段扫频双测量系统，覆盖国内主流技术流派的测量模式；阻抗法支持三相接线单相测量，适配不同电压等级、不同型号变压器的检测需求。

#### 二、硬核采样技术，检测精准度行业
  1.  **高速高精度采样系统**：[频响法](http://www.zt-hipot.com/product/5.html "频响法")采用双通道16位高速A/D采样，搭载美国DDS专用数字高速扫频技术，扫频范围覆盖10Hz~10MHz，高支持40000个扫频点，精准捕捉绕组微小变形带来的频响特性变化，可准确诊断绕组扭曲、鼓包、移位、倾斜、匝间短路、相间短路等各类故障。
  2.  **高保真测量性能**：幅度测量范围覆盖-120dB~+20dB，-80dB~+20dB区间内测量精度≤1dB，扫描频率精度≤0.005%（1kHz~1000kHz），同相测试重复率高达99.9%，现场改变分接开关时波形曲线变化清晰，数据重复性、辨识度优异。
  3.  **阻抗法精准同步测量**：阻抗法可同步采集电压、电流、频率核心参数，电压、电流测量精度均达0.2%，实时显示测试波形，检测过程可视化，数据真实可追溯。

#### 三、智能便捷设计，大幅降低现场作业难度
  1.  **内置工控机，单机全流程操作**：仪器自带高性能工控机，无需外接笔记本电脑即可独立完成参数设置、数据采集、分析诊断、报告生成全流程操作，彻底解决现场作业携带设备多、电脑适配难的痛点；同时预留USB接口，支持外接电脑操作，满足多样化使用需求。
  2.  **免反复倒线，接线更简便**：阻抗法采用三相接线单相测量方案，仅需低压侧短接，高压侧一次性完成三相接线，即可自动完成全相短路阻抗测量与计算，无需现场反复倒线，大幅缩短接线时间，降低作业安全风险。
  3.  **智能诊断，一键生成报告**：内置智能诊断算法，可自动对检测数据进行分析、比对与故障判定，无需人工手动核算；支持一键生成可编辑Word格式检测报告，可直接保存、打印，大幅减轻试验人员数据处理与报告编制的工作量。
  4.  **人性化数据展示**：频响法幅频特性曲线支持线性分度、对数分度两种横坐标模式，可根据现场需求灵活切换，打印输出适配不同规范要求。

#### 四、宽幅适配，适配复杂现场工况
  1.  **双供电模式适配**：阻抗法支持内置220V电源与外置电源双供电模式，适配变电站、检修现场、户外作业等多种供电条件，无外接电源场景也可正常开展检测工作。
  2.  **宽环境适应性**：设备可在0~80%湿度环境下稳定工作，抗干扰能力强，可满足各类复杂现场工况的检测需求，运行稳定、响应迅速，确保测试数据的实时性与精准度。

---

---

### 适用场景
  ● 电网公司各电压等级变电站[变压器交接试验](http://www.zt-hipot.com/product/5.html "变压器交接试验")、[预防性试验](http://www.zt-hipot.com/product/5.html "预防性试验")、[状态检修检测](http://www.zt-hipot.com/product/5.html "状态检修检测")
  ● 发电厂主变压器、厂用[变压器的日常运维](http://www.zt-hipot.com/product/5.html "变压器的日常运维")、[故障诊断](http://www.zt-hipot.com/product/5.html "故障诊断")与大修验收
  ● [变压器生产制造厂家的出厂试验](http://www.zt-hipot.com/product/5.html "变压器生产制造厂家的出厂试验")、型式试验、质量管控检测
  ● [电力检修运维公司](http://www.zt-hipot.com/product/5.html "电力检修运维公司")、三方电力检测机构的[变压器专项检测与故障诊断](http://www.zt-hipot.com/product/5.html "变压器专项检测与故障诊断")
  ● 变压器运输、安装后的[绕组变形核验](http://www.zt-hipot.com/product/5.html "绕组变形核验")，[短路故障后的绕组状态评估](http://www.zt-hipot.com/product/5.html "短路故障后的绕组状态评估")
