变压器检测系列

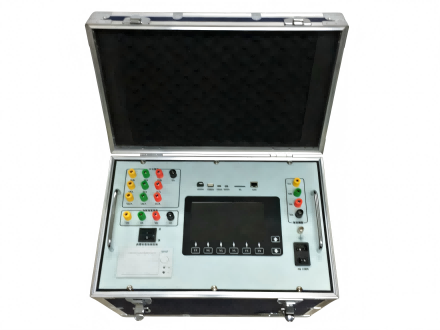

变压器有载开关交直流参数测试仪

产品描述：单台仪器内完成有载分接开关交流参数与直流参数的全项目测试，彻底解决传统测试需多台设备切换、无法模拟变压器实际运行工况、难以捕捉开关切换瞬态隐性缺陷的行业痛点。

服务热线:155-2713-9279

立即咨询

# [变压器有载分接开关交直流综合测试仪](http://www.zt-hipot.com/product/5.html "变压器有载分接开关交直流综合测试仪")

【严格执行DL/T265-2012《[变压器有载开关现场试验导则](http://www.zt-hipot.com/product/5.html "变压器有载开关现场试验导则")》、JB/T8314-2008《[分接开关试验导则](http://www.zt-hipot.com/product/5.html "分接开关试验导则")》】

---

### 产品概述
  本装置是专为电力[变压器有载分接开关全维度状态检测](http://www.zt-hipot.com/product/5.html "变压器有载分接开关全维度状态检测")的**交直流一体化智能测试设备**，创新性融合现代计算机技术、高速信息采集处理技术与电力电子逆变技术，可在单台仪器内完成[有载分接开关交流参数](http://www.zt-hipot.com/product/5.html "有载分接开关交流参数")与直流参数的全项目测试，彻底解决传统测试需多台设备切换、无法模拟变压器实际运行工况、难以捕捉开关切换瞬态隐性缺陷的行业痛点。

产品采用单相220V现场通用电源供电，可逆变输出三相AC 800V标准试验电源，适配10kV～500kV各种结线组别的三相、单相[变压器有载分接开关测试](http://www.zt-hipot.com/product/5.html "变压器有载分接开关测试")。通过高精度传感器对试验电流、电压、相角进行高速同步采集，精准捕捉开关动作过程中的瞬变信号，完整记录切换全过程的波形与数据，内置智能分析系统可自动计算开关切换时间、过渡电阻、三相同期性等核心参数，精准识别过渡电阻断线、触头接触不良、桥接时间/过渡时间超规程要求等隐性缺陷，有效防范大型电力变压器烧损事故。

装置支持外接高电压模拟变压器实际运行工况的[开关动作特性测试](http://www.zt-hipot.com/product/5.html "开关动作特性测试")，可辅助完成开关缺陷性质的精准诊断；采用工业级嵌入式系统开发，运行稳定可靠，搭配7寸容性触摸屏与快捷按键双操作模式，现场操作简便快捷，可直接生成html格式标准化测试报告，支持USB接口数据导入导出，全方位满足有载分接开关交接验收、预防性试验、检修诊断、状态评估的全流程测试需求，是电网运维、变压器制造、电力试验单位的核心必备检测装备。

---

### 核心产品优势
#### 1. 交直流一体集成设计，一机完成全项目测试
  整机采用高度集成化设计，在单台仪器内实现有载分接开关**直流特性+交流动作特性**的全参数测量，无需多台设备反复接线、切换测试，大幅提升现场试验效率。可覆盖开关选择、切换全过程检测，包括有无开断点、[交直流过渡波形](http://www.zt-hipot.com/product/5.html "交直流过渡波形")、过渡时间、过渡电阻值、三相同期性等核心指标，真正实现一次接线完成全项目试验。

#### 2. 高性能逆变电源，适配现场全场景测试需求
  ● 采用单相220V通用市电供电，现场取电便捷，无需专用高压试验电源，适配户外变电站、检修现场等无专用试验电源的作业场景；
  ● 可逆变输出三相AC 800V标准试验电源，额定输出容量1000VA，大瞬时输出1500VA（可持续200ms），电压波形畸变率＜2%，三相相角差控制在120°±1°以内，输出频率40Hz～60Hz多档可调，可精准模拟变压器实际运行工况；
  ● 内置高精度直流恒流电源，支持1A、0.5A两档电流可选，开口电压24V，可覆盖不同型号分接开关的直流特性测试需求。

#### 3. 高速高精度采集，隐性缺陷精准识别
  ● 搭载0.2级高精度电压、电流传感器，传感器响应速度≤15μs，可精准捕捉开关切换过程中的微秒级瞬变信号；
  ● 采用16位高分辨率采样，单通道采样率达200K，采样存储深度64M，可完整还原开关50ms～60ms切换全过程的动态变化，无数据遗漏；
  ● 内置高性能智能分析算法，可自动计算开关切换过程中的各类时间参数，提供数据细化分析功能，精准定位开关触头烧蚀、[过渡电阻异常](http://www.zt-hipot.com/product/5.html "过渡电阻异常")、动作卡涩等常规设备难以识别的隐性缺陷，为开关状态评估与故障诊断提供精准数据支撑。

#### 4. 全电压等级适配，缺陷诊断能力
  ● 适配10kV～500kV各种结线组别的三相、单相[变压器有载分接开关测试](http://www.zt-hipot.com/product/5.html "变压器有载分接开关测试")，覆盖配电变压器到特高压主变的全系列设备检测需求；
  ● 支持外接高电压模拟运行条件下的[开关动作特性测试](http://www.zt-hipot.com/product/5.html "开关动作特性测试")，针对波形异常的开关，可模拟变压器实际运行工况完成专项测试，辅助精准诊断缺陷性质，大幅提升故障识别的准确性。

#### 5. 工业级稳定设计，全方位安全防护
  ● 采用工业级嵌入式系统开发，抗干扰能力强，运行稳定可靠，可在变电站、发电厂等复杂电磁环境下稳定工作；
  ● 具备完善的电气防护性能，电源输入端对机壳[绝缘电阻＞](http://www.zt-hipot.com/product/5.html "绝缘电阻＞")20MΩ，整机可耐受1500V[交流有效值耐压试验](http://www.zt-hipot.com/product/5.html "交流有效值耐压试验")，内置过载、过压、短路、反电势多重保护电路，全方位保障测试过程中设备与被测变压器的安全。

#### 6. 便捷人机交互，智能数据全流程管理
  ● 配备7寸工业级容性触摸屏，搭配物理快捷按键双操作模式，操作逻辑贴合现场试验习惯，简便快捷，无需复杂培训即可快速上手；
  ● 内置标准化报告生成系统，现场可直接生成html格式测试报告，无需额外配套电脑软件；
  ● 支持本机大容量存储+USB外接移动存储双模式，测试数据、波形文件可随时调取、回放、导入导出，方便用户数据备份、溯源与后期深度分析。

#### 7. 工业级便携设计，适配户外流动作业
  整机采用高强度铝合金机箱设计，具备优异的防震、防尘、抗冲击性能，外形尺寸仅530mm*320mm*370mm，整机重量约35kg，配套专用测试线箱，便于现场搬运与流动作业，适配室内试验室、户外变电站、发电厂等多场景作业需求。

---

---

### 执行标准
  ● DL/T265-2012《[变压器有载开关现场试验](http://www.zt-hipot.com/product/5.html "变压器有载开关现场试验")导则》
  ● JB/T8314-2008《[分接开关试验](http://www.zt-hipot.com/product/5.html "分接开关试验")导则》
  ● GB 50150《电气装置安装工程 [电气设备交接试验标准](http://www.zt-hipot.com/product/5.html "电气设备交接试验标准")》
  ● DL/T 596《[电力设备预防性试验规程](http://www.zt-hipot.com/product/5.html "电力设备预防性试验规程")》

---

### 适用场景
本装置严格遵循及行业标准设计制造，广泛适配电力行业全场景有载分接开关检测需求：
  ● 电网公司各级变电站电力[变压器有载分接开关的交接验收试验](http://www.zt-hipot.com/product/5.html "变压器有载分接开关的交接验收试验")、预防性试验、检修后性能检测与故障诊断；
  ● 发电厂、水电站、光伏/风电新能源电站主变压器、[厂用变压器有载分接开关的日常运维](http://www.zt-hipot.com/product/5.html "厂用变压器有载分接开关的日常运维")、状态评估与缺陷排查；
  ● 变压器制造厂家[有载分接开关的出厂试验](http://www.zt-hipot.com/product/5.html "有载分接开关的出厂试验")、型式试验、装配质量管控与整机性能校验；
  ● 电力科学研究院、三方检测机构的[有载分接开关性能检测](http://www.zt-hipot.com/product/5.html "有载分接开关性能检测")、故障机理分析与科研试验；
  ● 冶金、化工、矿山、轨道交通等大型工矿企业自备电厂[变压器有载分接开关的定期检修](http://www.zt-hipot.com/product/5.html "变压器有载分接开关的定期检修")与故障排查。

---

### 定制化服务
  我司可根据用户的实际测试需求，提供全流程非标定制服务，包括测试量程扩展、专用功能模块升级、定制化试验报告模板、上位机数据管理系统对接、配套试验方案设计等，全方位满足不同行业、不同场景的个性化测试需求。
