变压器检测系列

变压器综合测试仪

产品描述：产品创新性将直流电阻测试、低电压短路阻抗测试、有载分接开关特性测试、变压器消磁及消磁验证、变比组别测试五大核心试验功能集于一体，真正实现一次接线即可完成变压器全项目电气试验，彻底解决传统试验需多台设备反复倒线、多次接线的行业痛点

服务热线:155-2713-9279

立即咨询

产品介绍

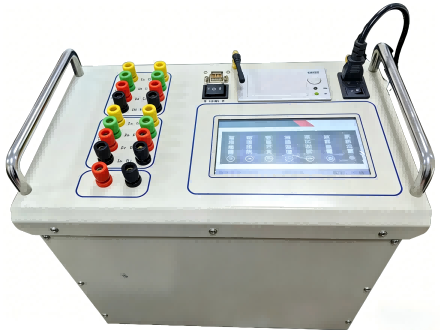

# [变压器综合测试仪](http://www.zt-hipot.com/product/5.html "变压器综合测试仪")

【符合GB 50150、DL/T 596国标/行标要求 电力变压器全生命周期检测核心装备】

---

### 产品概述
  本系列[变压器综合测试仪](http://www.zt-hipot.com/product/5.html "变压器综合测试仪")，是专为35kV及以上大型电力[变压器交接试验](http://www.zt-hipot.com/product/5.html "变压器交接试验")、[预防性试验](http://www.zt-hipot.com/product/5.html "预防性试验")、检修检测量身打造的**五合一集成式智能检测设备**。产品创新性将[直流电阻测试](http://www.zt-hipot.com/product/5.html "直流电阻测试")、[低电压短路阻抗测试](http://www.zt-hipot.com/product/5.html "低电压短路阻抗测试")、[有载分接开关特性测试](http://www.zt-hipot.com/product/5.html "有载分接开关特性测试")、[变压器消磁](http://www.zt-hipot.com/product/5.html "变压器消磁")及消磁验证、[变比组别测试](http://www.zt-hipot.com/product/5.html "变比组别测试")五大核心试验功能集于一体，真正实现**一次接线即可完成变压器全项目电气试验**，彻底解决传统试验需多台设备反复倒线、多次接线的行业痛点，大幅降低现场测试人员的工作强度，提升试验效率与数据精准度，是电网公司、发电厂、变电站、变压器制造厂、电力试验单位的必备核心检测装备。

---

### 核心产品优势
#### 1. 一次接线全项目测试，致提升现场作业效率
  产品突破性实现一次接线完成所有试验项目，无需在测试过程中反复倒换测试线，可一次性将变压器高、低压侧电流、电位测试线全部接好，一键启动全项目测试。彻底告别传统多设备、多轮次接线的繁琐操作，大幅缩短试验周期，同时降低现场作业人员的工作量与接线失误风险。

#### 2. 友好人机交互，全流程操作便捷易上手
  ● 配备7寸工业级彩色触摸液晶屏，全中文可视化操作界面，人机交互逻辑友好，参数设置、试验启动、数据查看一键触达；
  ● 自带微型热敏打印机，支持测试结果、波形数据现场实时打印，无需额外配套打印设备；
  ● 支持U盘本地存储、隔离RS232串口通信、蓝牙无线通信多种数据传输方式，测试数据可存储、便捷导出，满足现场试验与后台数据归档的双重需求。

#### 3. 全隔离抗干扰设计，复杂现场数据精准稳定
  ● 各功能电路采用全隔离技术设计，彻底消除不同测试功能之间的信号串扰；
  ● 测量电路搭载硬件+软件双重滤波技术，配合整机完善的接地与屏蔽结构，可有效抵御变电站、检修现场复杂电磁环境的干扰，保障测量数据的精准性与长期稳定性；
  ● 内部通信总线采用高可靠性RS485总线，数据传输稳定抗干扰，杜绝现场环境下的数据传输丢包问题。

#### 4. 全方位保护设计，设备与被测品双重安全
  全功能模块内置完善的保护电路：[直流电阻](http://www.zt-hipot.com/product/5.html "直流电阻")、[消磁](http://www.zt-hipot.com/product/5.html "消磁")模块配备反电势保护功能，[有载开关](http://www.zt-hipot.com/product/5.html "有载开关")模块设置自动放电回路与过压保护电路，[变比](http://www.zt-hipot.com/product/5.html "变比")模块搭载高低压反接保护、[变压器短路](http://www.zt-hipot.com/product/5.html "变压器短路")/匝间短路保护功能，全方位保障测试过程中设备本体与被测变压器的安全，杜绝试验操作带来的设备损坏风险。

#### 5. 一体化便携式设计，适配全场景作业
  整机采用工业级一体化便携式设计，集成度高、体积小、重量轻，无需多台设备搬运、接线，适配发电厂、变电站、户外检修现场、试验室等多场景作业需求，无论是交接验收、预防性试验、检修后检测，均可一机完成。

---

### 核心测试功能详解
#### 1. 高精度[直流电阻测试](http://www.zt-hipot.com/product/5.html "直流电阻测试")功能
  本模块专为[变压器绕组直流电阻](http://www.zt-hipot.com/product/5.html "变压器绕组直流电阻")精准测量设计，满足[电力变压器直流电阻试验](http://www.zt-hipot.com/product/5.html "电力变压器直流电阻试验")国标要求，可有效检测绕组接头焊接质量、匝间短路、分接开关接触不良等故障：
  ● 支持**[三相同时测试](http://www.zt-hipot.com/product/5.html "三相同时测试")与[自动助磁](http://www.zt-hipot.com/product/5.html "自动助磁")**功能，针对有中性点星型接法绕组，可同步测试A0、B0、C0三相电阻值，相比传统分相测试，测试效率提升3倍以上；
  ● 针对三相五柱低压内部角接变压器，内置自动助磁算法，大幅缩短低压侧测试时间，解决传统测试耗时久、数据不稳的痛点；
  ● 支持分相测试与三相测试双模式，分相测试高输出20A大电流，覆盖100.0μΩ~20Ω超宽测试范围，分辨率可达0.1μΩ，测量精度0.2级；
  ● 可自动计算[三相电阻不平衡](http://www.zt-hipot.com/product/5.html "三相电阻不平衡")度，支持折算到额定温度下的阻值显示与打印，数据无需人工二次换算，同时内置完善的反电势保护功能，测试全程安全可靠。

#### 2. [低电压短路阻抗测试](http://www.zt-hipot.com/product/5.html "低电压短路阻抗测试")功能
本模块用于[变压器短路阻抗（](http://www.zt-hipot.com/product/5.html "变压器短路阻抗（")阻抗电压）精准测量，是[检测变压器绕组变形](http://www.zt-hipot.com/product/5.html "检测变压器绕组变形")、匝间短路等隐性故障的核心手段：
  ● 采用单相220V低压电源供电，无需高压试验电源，现场取电便捷；可分别对变压器AB、BC、CA绕组自动施加测试电流，同步采集电压、电流数据，自动换算额定阻抗百分数；
  ● 适配Y/△、Y/Y、△/Y等所有常规接线方式的三相变压器，一次性接线后，选择三相测量模式，即可自动完成全相测试，自动计算阻抗值、阻抗误差，无需人工干预；
  ● 支持单相法测试，可灵活适配特殊场景试验需求；
  ● 电压测量范围5~400V，电流测量范围0.1~10A，测量精度均达0.2级，数据精准可靠，测试结果可存储、现场打印。

#### 3.[ 有载分接开关特性测试](http://www.zt-hipot.com/product/5.html " 有载分接开关特性测试")功能
本模块专为[变压器有载分接开关](http://www.zt-hipot.com/product/5.html "变压器有载分接开关")的机械与电气特性检测设计，可精准定位[分接开关接触不良](http://www.zt-hipot.com/product/5.html "分接开关接触不良")、[过渡电阻异常](http://www.zt-hipot.com/product/5.html "过渡电阻异常")、三相同期性差等核心故障：
  ● 搭载三路独立恒流源，输出电流支持1A/0.5A两档可调，可精准测量过渡波形、过渡时间、过渡电阻、三相同期性等核心参数；
  ● 内置智能测试与结果分析算法，无需人工分析波形，即可自动判断分接开关运行状态，故障识别精准；
  ● 支持测试波形实时显示、现场打印与存储，可完整追溯分接开关动作全过程；
  ● 过渡电阻测量范围覆盖0.2Ω~50Ω，分辨率0.01Ω，同期时间分辨力可达0.1ms，覆盖各类电力[变压器有载分接开关的测试](http://www.zt-hipot.com/product/5.html "变压器有载分接开关的测试")需求；
  ● 内置自动放电回路与过压保护电路，测试全程安全可控，杜绝过压损坏设备与被测品。

#### 4. [变压器全自动消磁](http://www.zt-hipot.com/product/5.html "变压器全自动消磁")及消磁验证功能
本模块专为35kV及以上大型电力变压器投运前、试验后铁芯剩磁消除设计，彻底解决铁芯剩磁导致的变压器合闸励磁涌流过大、继电保护误动作、绝缘损坏等行业痛点：
  ● 支持[全自动消磁](http://www.zt-hipot.com/product/5.html "全自动消磁")与[手动消磁](http://www.zt-hipot.com/product/5.html "手动消磁")双模式，一键启动即可完成全流程[消磁](http://www.zt-hipot.com/product/5.html "消磁")，[消磁](http://www.zt-hipot.com/product/5.html "消磁")过程实时显示进度条与完成百分数，无需人工值守；
  ● 消磁速度快、效果显著，可彻底消除[变压器直流电阻测试](http://www.zt-hipot.com/product/5.html "变压器直流电阻测试")、停电操作后铁芯残留的剩磁，保障变压器投运安全；
  ● 可直接复用[直流电阻测试](http://www.zt-hipot.com/product/5.html "直流电阻测试")的电流线，无需额外接线，与[直流电阻测试](http://www.zt-hipot.com/product/5.html "直流电阻测试")无缝衔接，大幅简化试验流程；
  ● 内置自动稳流判断、智能数据采集处理功能，抗干扰能力强，适配复杂现场环境；
  ● 输出直流电流1A-10A可调，输出电压多档可选，同时配备完善的反电势保护功能，消磁全程安全可靠。

#### 5. [变压器变比组别测试](http://www.zt-hipot.com/product/5.html "变压器变比组别测试")功能
本模块严格遵循国标要求设计，用于[变压器变比](http://www.zt-hipot.com/product/5.html "变压器变比")、[接线组别](http://www.zt-hipot.com/product/5.html "接线组别")误差测量，可有效[检测变压器匝间短路](http://www.zt-hipot.com/product/5.html "检测变压器匝间短路")、绕组开路、接线错误、调压开关内部故障等问题：
  ● 全中文菜单提示，操作简单便捷，三相测试仅需输入高压侧连接方式，即可自动识别测量接线组别，无需人工繁琐设置；
  ● 支持单相测量与三相绕组自动测试双模式，可任意选择联接组别，一次接线即可完成AB、BC、CA三相的变比值、误差、接线组别等全参数测量；测试速度快，单相测试快15秒即可完成；
  ● 变比测试范围1-5000，全范围高精度测量，0.8-1000量程段精度可达0.1%，覆盖各类电力[变压器的测试](http://www.zt-hipot.com/product/5.html "变压器的测试")需求；
  ● 内置高、低压反接保护功能，变压器短路、匝间短路保护功能，杜绝误操作导致的设备损坏，测试全程安全有保障。

---

---

### 适用场景
本系列[变压器综合测试仪](http://www.zt-hipot.com/product/5.html "变压器综合测试仪")严格遵循及行业标准设计制造，广泛适配以下场景：
  ● 电网公司、供电公司变电站电力[变压器的交接验收试验](http://www.zt-hipot.com/product/5.html "变压器的交接验收试验")、[预防性试验](http://www.zt-hipot.com/product/5.html "预防性试验")、检修后性能检测；
  ● 发电厂、水电站、光伏/风电新能源电站主变压器、厂用[变压器的日常运维与故障检测](http://www.zt-hipot.com/product/5.html "变压器的日常运维与故障检测")；
  ● 变压器制造厂家的产品出厂试验、型式试验、质量管控检测；
  ● 电力试验研究院、三方检测机构的变压器性能检测与科研试验；
  ● 冶金、化工、矿山、轨道交通等大型工矿企业自备电厂、配电变压器的定期检修与故障排查。

---

### 定制化服务
  我司可根据用户的实际试验需求，提供全流程非标定制服务，包括定制化测试量程、特殊功能模块扩展、配套试验方案设计、上位机数据管理系统对接等，全方位满足不同行业、不同场景的[变压器测试](http://www.zt-hipot.com/product/5.html "变压器测试")个性化需求。
