交流耐压试验对于固定有机绝缘来说属于破坏性试验，它会使原来存在的绝缘弱点进一步发展，使绝缘强度逐渐降低，形成绝缘内部劣化的累积效应。因此，在进行交流耐压试验前，必须对被试设备行绝缘电阻、吸收比、泄漏电流、介质损失角等项目的试验。试验结果正常，方能进行交流耐压试验；若发现设备绝缘状况不良，必须行处理后再做耐压试验，避免造成不应有的绝缘击穿。同时必须正确地选择试验电压和耐压时间。

交流耐压分为：0.1Hz超低频交流耐压，工频交流耐压，变频交流耐压

今天说说工频交流耐压

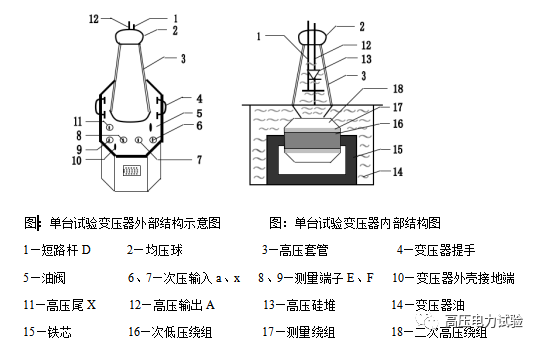

试验设备：

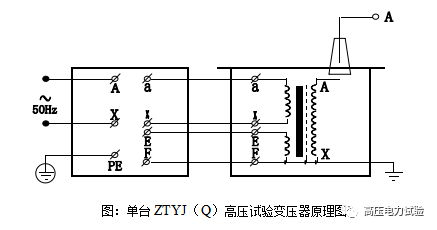

设备原理：

用工频电源接入自偶调压器，利用调压器的电压调节，出入至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

试验方法：

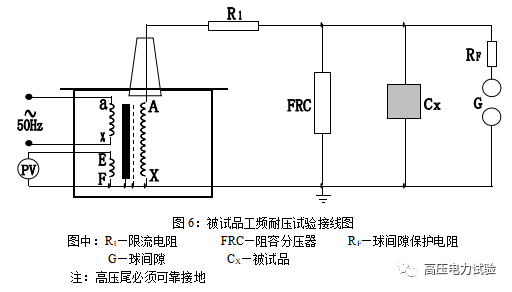

试验变压器做被试品的工频耐压试验使用接线原理图见图

工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。

球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110%~120%)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。

在工频耐压试验中，低电压侧测量电压(仪表电压)不是非常准确的，其原因是

由于试验变压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电

压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的

电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入阻容分压器来测量电压。

注意事项：
试验人员应做好分工，明确相互间联系方法。并有专门人监护现场安全及观察试品状态。

被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。

对于大型试验，一般都应行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。

升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。

当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。

在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。

耐压试验前后应测量绝缘电阻，检查绝缘情况。

设备容量选择

l 标称试验变压器容量Pn的确定公式：Pn=kVn 2ωCt×10-9

式中：Pn——标称试验变压器容量(kVA)

Vn——试验变压器的额定输出高压的有效值(kV)

k ——安全系数。k≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。

Ct——被试品的电容量(pF)

ω——角频率，ω=2πf， f——试验电源的频率

l 被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。

典型数据如下：

简单的棒式或悬式绝缘子 几十微法

简单的分级套管 100~1000pF

电压互感器 200 ~ 500pF

电力变压器 < 1000kVA ~1000pF

1000kVA 1000~10000pF

高压电力电缆和油浸纸绝缘 250~300pF/m

气体绝缘 ~60pF/m

封闭变电站，SF6气体绝缘 100~10000Pf;

l 对于不同的试验电压Vn，选择不同的(适当的)安全系数k。

以下列出不同的Vn所选用的k值供参考。

Vn =50~100kV k = 4

Vn =150~300kV k = 3

Vn > 300kV k = 2
