变压器消磁试验接线方式
发布时间：2023/02/02浏览次数：521
消磁操作时由变压器高压侧的套管实施。
●对于有中性点的变压器，由中性点注入，由A套管输出,如图1。

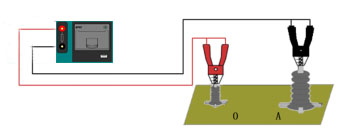

图1 YN型变压器接线示意图
也可以直接从从A注入，B输出。
●对于没有中性点的Y型变压器，从A注入，B输出, 如图2。

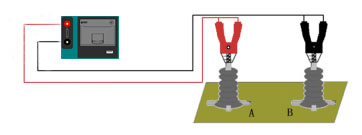

图2 Y型变压器接线示意图
●对于△型接法变压器，从A注入，B输出，如图3。
图3 △型变压器接线示意图
