概述
甩负荷试验的流程如下： 在主界面点击甩负荷试验按钮->设定试验参数->设定示波器环境->通道率定->启动试 验->试验结束->试验数据分析与处理
应用
甩负荷试验模板用于汽轮发电机或水轮发电机系统的甩负荷试验过程数据记录及其试 验结果参数自动计算
试验连线
1>连接 A 相机端电压 PT 二次侧至仪器 CH1 通道
2>连接 A 相机端电压 PT 二次侧至仪器 CH2 通道
3>连接无源断路器分闸信号至仪器开关量通道 SW1

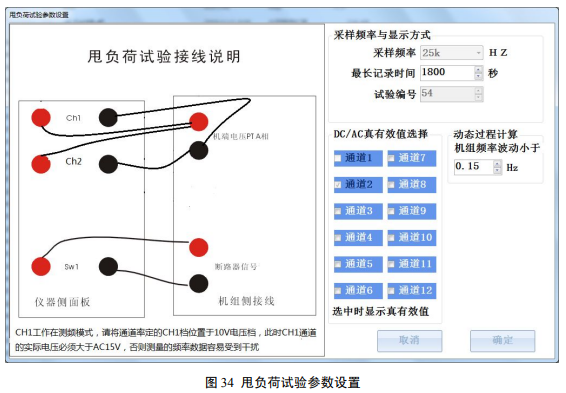

试验参数设置
发电机甩负荷试验仪器的采样频率为 25KHZ，示波器显示频率为 25HZ，交流信号显示 有效值，直流信号显示 40ms 内的平均值。设置机组频率波动值，保证在进行发电机甩负荷 试验时，额定频率信号在采样时的波动幅值小于预置的机组频率波动值。CH2 通道即 A 相 机端电压 PT 二次侧，仪器显示交流有效值，CH1 即机组频率，通过 CH1 通道的机组电压 波形计算而来。
注意：CH1 通道工作在测频模式，必须将 CH1 通道的量程设置在 10V 电压档

示波器模板设置
在甩负荷试验模板，根据励一次电压的范围，和频率范围设定示波器的环境。
设置举例： 对于 10kv/100V 的 PT，机端电压单位是 V，频率的单位是 Hz，则此时示波器的设置如下：
1>通道 1 名称机频，范围 30~100，单位 Hz
2>通道 2 名称机端电压，坐标范围 0~12000V，单位 V 模拟量通道 1,2 和开关量通道 1 显示，其余模拟量通道和开关量通道都不显示，设置完 成后点击应用至模板，将设置保存
通道率定
根据所连接信号类型，对通道 1,2 进行信号类型和变比设定。
应用举例
例 1：对于 10kv/100V 的 PT，机端电压单位是 V，频率单位是 Hz，，则此时通道率定 的设置如下：
1>通道 1，选择 10V 量程，率定点 1 设为 0->0Hz，率定点 2 设为 10->10Hz
2>通道 2,选择 200V 量程，率定点 1 设为 0V->0V, 率定点 2 设为 100V->10000V
试验流程
试验连线完成后，开机使发电机处于并网状态运行，启动仪器甩负荷试验数据记录，检 查和准备工作就绪后，跳开合闸断路器使机组与电网解列，等待机组回到空载工况时，停止 波形记录。
试验结果与参数分析
仪器计算所得的参数包括大频率，频率超调，频率波动次数，稳定时间，大电压，电压 超调，电压波动次数和稳定时间。超调，波动次数和稳定时间均按照“大中型水轮机组试验 验收规范”的定义进行计算所得。
